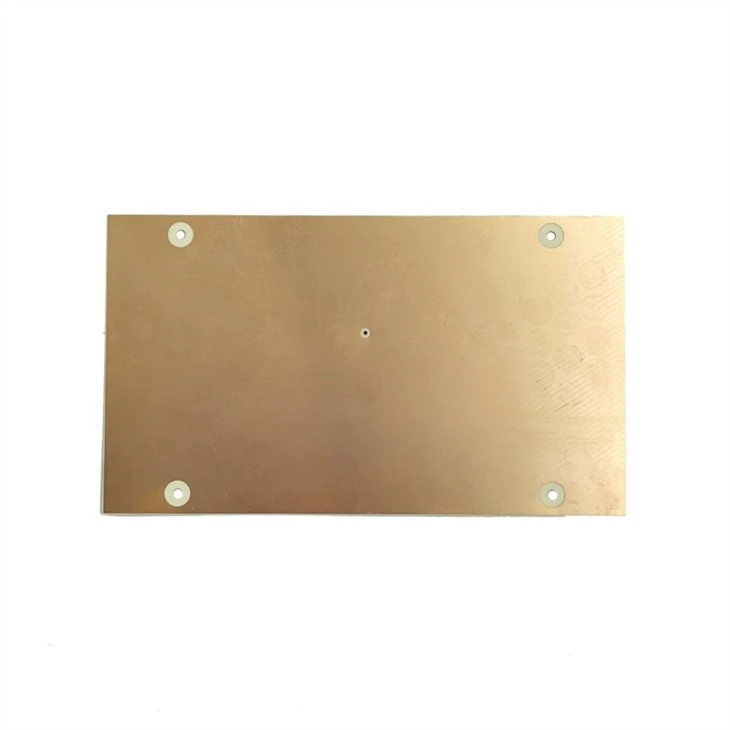

Vasest metallist südamikuga PCB

Toote üksikasjad

Kihid: 4 kihti

Tahvli läbimõõt: 1,6 mm

Alusmaterjal: metallist südamik

Minimaalsed augud: 0,2 mm

Minimaalne joone laius/kliirens: {{0}},1 mm/0,1 mm

Minimaalne vahemaa sisemise kihi PTH ja joone vahel: 0,2 mm

Suurus: kohandatud

Pinnatöötlus: OSP

Eriala: sisseehitatud vaskmünt

Diferentsiaaltakistus 100 pluss 7/-8Ω, 50 pluss 5/-5Ω

Rakendused: telekommunikatsioon

Metallist südamikuga PCB-de tüübid

Metallist südamiku ja jälgede kihtide asukoha alusel on neli põhitüüpi PCB-sid. Nad sisaldavad:

(1) Ühekihiline MPCB: PCB, mille ühel küljel on üks jälgkiht.

(2) Kahekihiline MPCB: PCB kahe jälgimiskihiga samal küljel.

(3) Kahepoolne MPCB: nendel PCB-del on mõlemal küljel kaks jälgimiskihti.

(4) Mitmekihiline MPCB: nendel PCB-del on rohkem kui kaks kihti plaadi kohta.

Copper metallist südamikPCBKasu

Metallist südamikuga PCB järgmised eelised muudavad selle ideaalseks erinevate tööstuslike rakenduste jaoks:

(1) Kõrge soojusjuhtivus: standardsetel FR4 ja CEM3 PCB-del on nõrk vahekihtide isolatsioon ja madal soojusjuhtivus. Ilma korraliku jahutuseta võib sisetemperatuur tõusta ja mõjutada sisemisi komponente. Alumiiniumist valmistatud metallist PCB-l on suurepärane soojusjuhtivus ja see aitab hoida sisemisi komponente ohutuna.

(2) Hea mõõtmete stabiilsus: võrreldes FR4 või CEM3 PCB-ga on metallist südamikuga PCB-l hea mõõtmete stabiilsus. Kui alumiiniumist PCB-d kuumutatakse temperatuurini 30 kraadi Celsiuse järgi 140–150 kraadini Celsiuse järgi, suureneb selle suurus 2.5-3 protsenti.

(3) Suur soojuspaisumine: soojuspaisumistegur (CTE) on termin, mida kasutatakse aine paisumise või kokkutõmbumise kirjeldamiseks temperatuuril. Alumiiniumi ja vase CTE on kõrgem kui tavalisel FR4 ja soojusjuhtivus on 0,8–3.0 W/cK

Copper metallist südamikPCB rakendus

(1) LED-tuled: prožektorid, suure vooluga PCB-d, suure vooluga LED-id, tänavaohutuse rakendused ja kõik LED-e kasutavad rakendused.

(2) Autotööstus: elektri- ja hübriidsõidukite toitekonditsioneerid, süütetööriistad, vahetusmuundurid, muudetavad optilised süsteemid ning elektrimootorid.

(3) Toiteseadmed: alalis-alalisvoolu muundurid, pingeregulaatorid, suure tihedusega võimsusmuundurid ja lülitusregulaatorid.

(4) Heliseadmed: tasakaalustatud, sisend ja väljund, heli-, toite- ja eelvarjestatud võimendid.

(5) Muud elektroonikaseadmed: IC-massiivid, pooljuhtide soojuskilbid, IC-kandjakiibid, päikesepatarei substraadid, radiaatorid ja pooljuhtidest külmutusseadmed.

(6) Kodumasinad: lameekraanid, mootori juhtseadised,

(7) lOA-seadmed: suured elektroonilised kuvasubstraadid, termoprindipead ja printeridraiverid.
