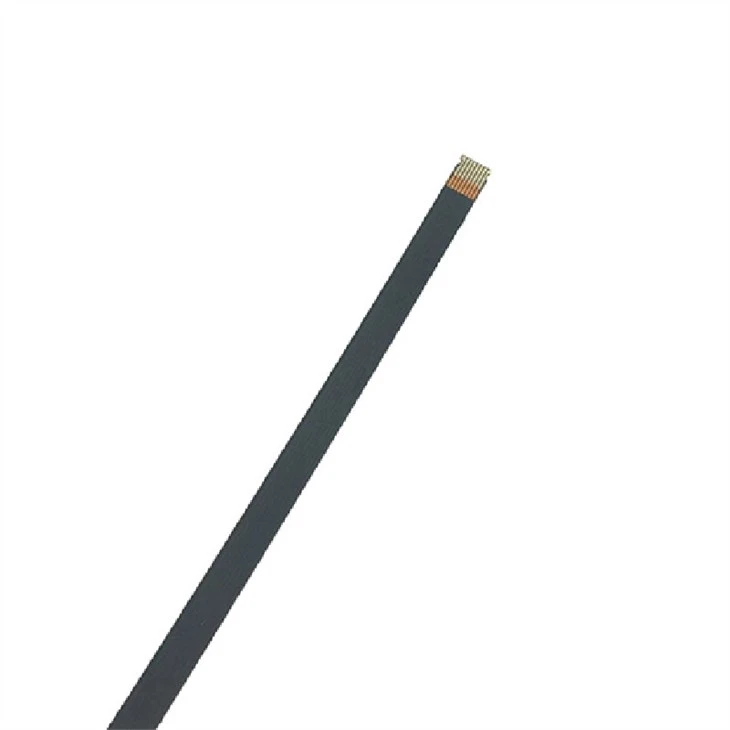

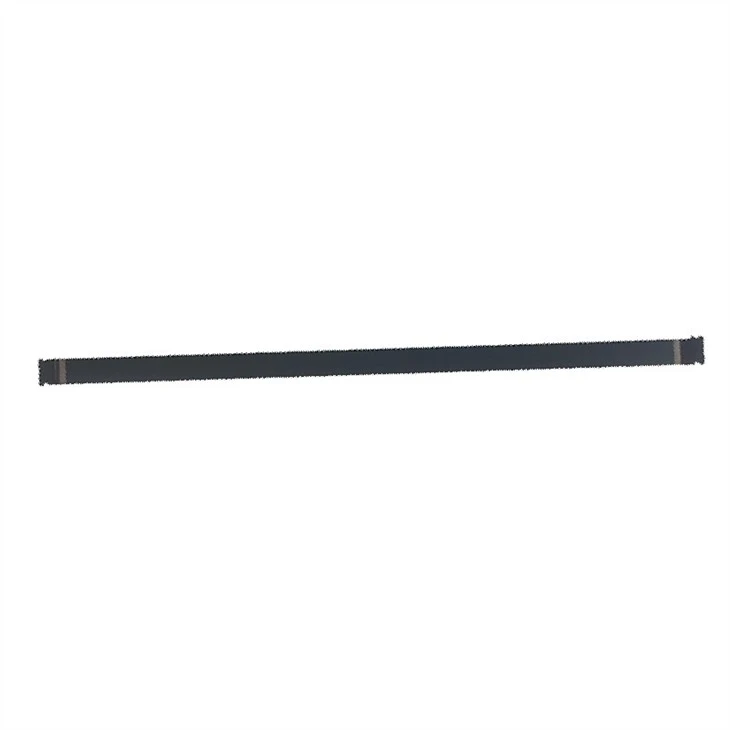

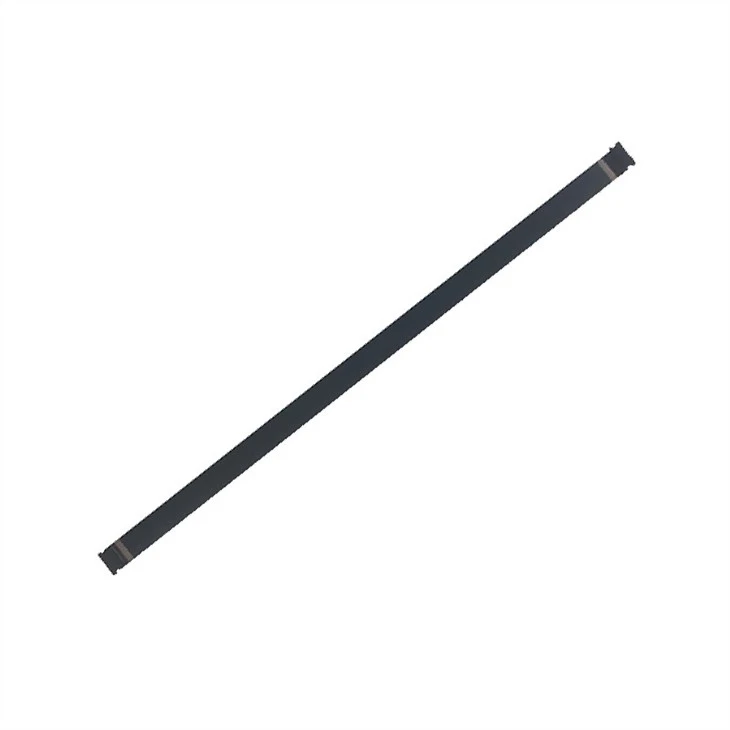

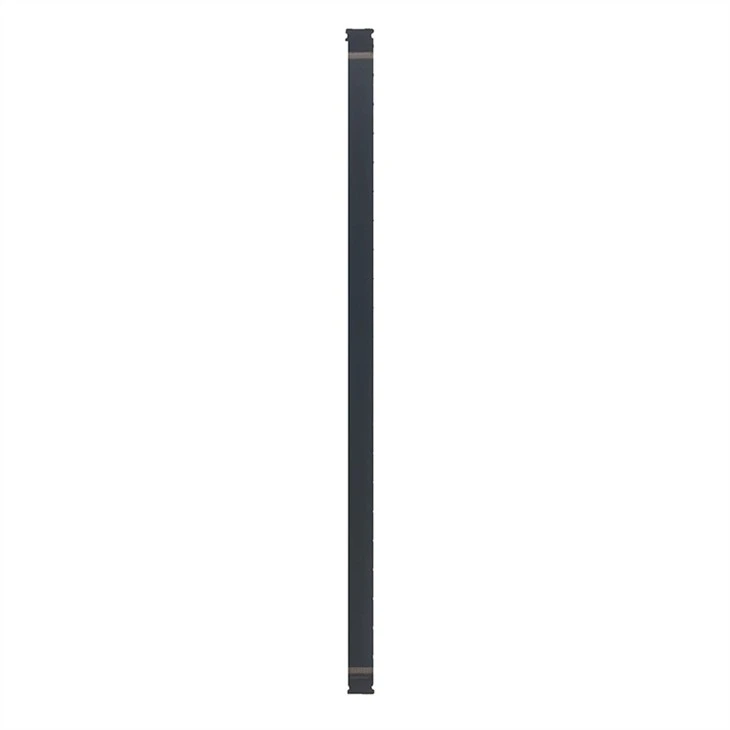

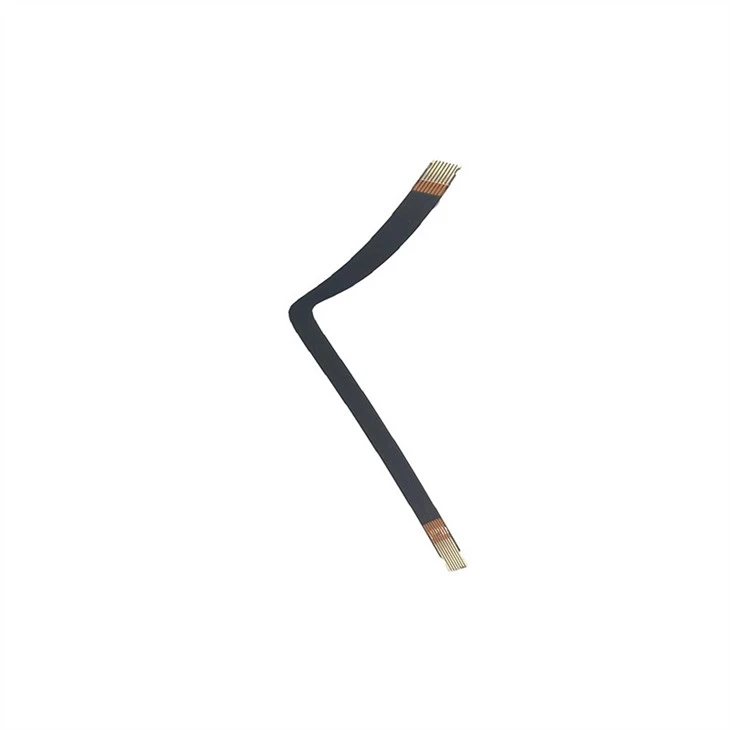

EMI varjestus PC800 FPC

EMI varjestus PC800 FPC kasutab õhukest ja kerget lehtmaterjali PC800, mis suudab tõhusalt summutada elektromagnetilisi häireid laias sagedusvahemikus. See materjal koosneb mittemagnetilisest materjalist ja sellel on märkimisväärne mõju kõrgsageduslike (5G) EMI vastumeetmetele. Kuna materjal on rikkalikult painduv, saab see hakkama ka ebatasastel pindadel ning kinnituskohale pole peaaegu mingeid piiranguid. Selle funktsioonide hulka kuuluvad mittemagnetiline, õhuke, kerge, paindlik, lai sagedusvahemik, isolatsioon ja nii edasi.

Küsi pakkumist

Kirjeldus

Toote üksikasjad

Mudeli osa number: EMI varjestus PC800 FPC	Kihtide arv: kahepoolne kiht
Jootemask: must	Siiditrükk: ei
Viimistlus: ENIG	Materjal: EMI varjestus PC800
Sertifikaat: Rohs	Pakend: vaakumpakend
Kasutusala: olmeelektroonika	Tarneaeg: 7 päeva

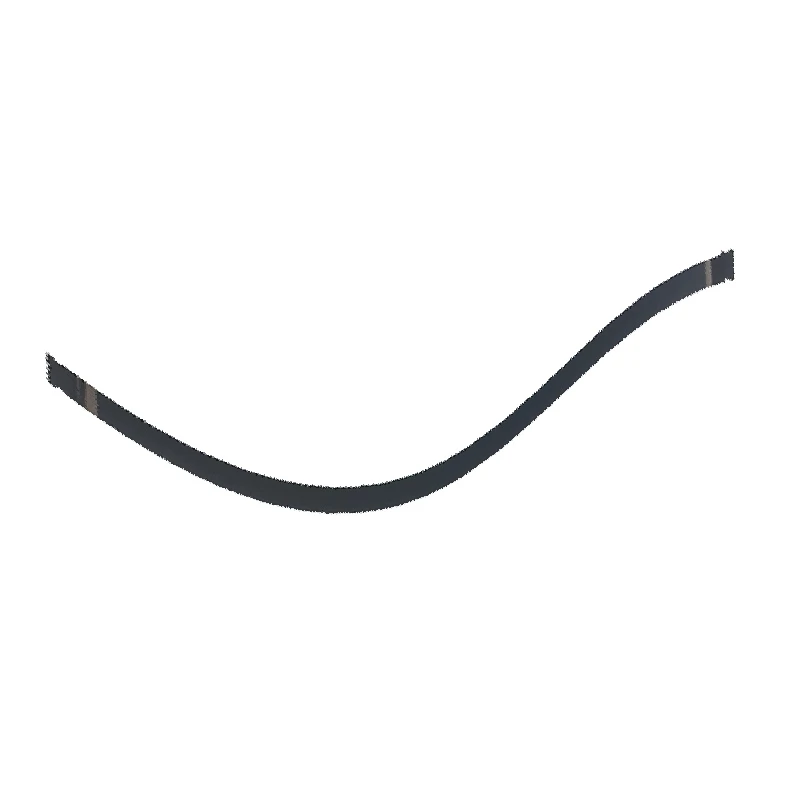

EMI shielding PC800 Flexible pcb

Mis on EMI varjestuskile

Elektromagnetilist varjestuskilet kasutatakse peamiselt koos FPC-toodetega. Metallisulamist elektromagnetiline varjestuskile on praegu kõige levinum elektromagnetiline varjestuskile. Toode koosneb kolmekihilisest struktuurist, nimelt isoleerkihist, metallisulamikihist ja juhtivast liimikihist. Elektroonikatoodetes, nagu nutitelefonid ja tahvelarvutid, kasutatakse kitsa tootestruktuuri ja piiratud tooteruumi tõttu elektromagnetiliste häirete blokeerimiseks sageli elektromagnetilisi varjestuskilesid. Meie ettevõtte kasutuses on EMI varjestus PC800 fpc kokkupanekuks.

Võrreldes SP-PC5600-ga on SF-PC800-l paremad varjestusomadused ja see võib mängida ka kõrgema sagedusega müra varjestusefekti. Selle põhjal ei erine töövõime SF-PC5600 omast.

Sellel on järgmised toote eelised:

Sellel on kõrged varjestusomadused

Suur libisemispaindlikkus laias temperatuurivahemikus

Säilitage sama töövõime nagu eelmistel toodetel

UL94 süttivusklass V-0

Vastab keskkonnanõuetele Halogeenivaba, RoHS-direktiiv, ühildub pliivaba tagasivooluga.

Painduva trükkplaadi põhistruktuur

Vaskfooliumist substraat (vaskkile)

Vaskfoolium: jagatud kahte tüüpi: elektrolüütiline vask ja valtsitud vask. Tavalised paksused on 1 untsi 1/2 untsi ja 1/3 untsi

Substraadi kile: tavalised paksused on 1mil ja 1/2mil.

Liim (liim): Paksus määratakse vastavalt kliendi nõudmistele.

Kattekile kaitsekile (kattekile)

Kattekile kaitsekile: pinnaisolatsiooniks. Tavalised paksused on 1mil ja 1/2mil.

Liim (liim): Paksus määratakse vastavalt kliendi nõudmistele.

Vabastuspaber: vältimaks liimi kleepumist võõrkehadele enne pressimist; lihtne kasutada.

Tugevdusplaat (PI jäigastuskile)

Tugevdusplaat: tugevdab FPC mehaanilist tugevust ja hõlbustab pinnale paigaldamist. Tavalised paksused jäävad vahemikku 3mil kuni 9mil.

Liim (liim): Paksus määratakse vastavalt kliendi nõudmistele.

Vabastage paber: vältige liimi kleepumist võõrkehadele enne pressimist.

EMI: elektromagnetiline varjestuskile, mis kaitseb trükkplaadi sees olevat vooluringi välismaailma häirete eest (tugev elektromagnetiline piirkond või tundlik piirkond).

KKK-d

Kus on teie ettevõte?

V: Meie ettevõte asub Hiinas Shenzhenis BAOANi piirkonnas.

Kas teil oleks kohandatud teenus (pakendikarp, logo ja nii edasi)?

V: Jah, meil on OEM-, ODM- ja EMS-teenus.

Kas saaksite pakkuda, mis tüüpi tsitaat?

V: EXW, FOB ja nii edasi (vastavalt teie nõudele)

Kas teil on võimalus toota kõrgsageduslikke materjale?

V: Me saame neid materjale toota. Enne tellimuse esitamist võtke meiega ühendust hinnakujunduse osas.

Millised on teie PCB-teenuste peamised tooted?

V: Sideelektroonika, tark kodu, meditsiiniline kosmetoloogia, uus energiaelektroonika ja autotööstus
