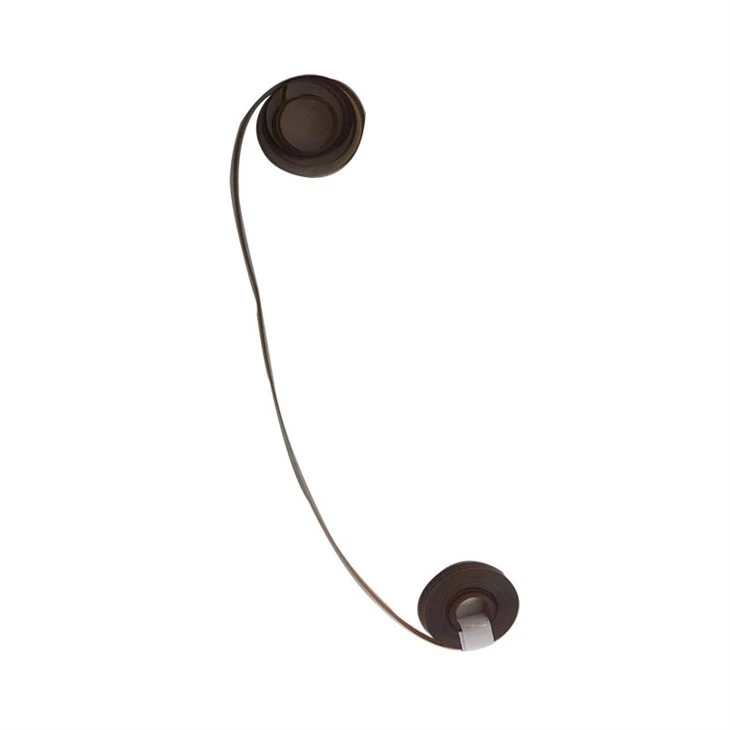

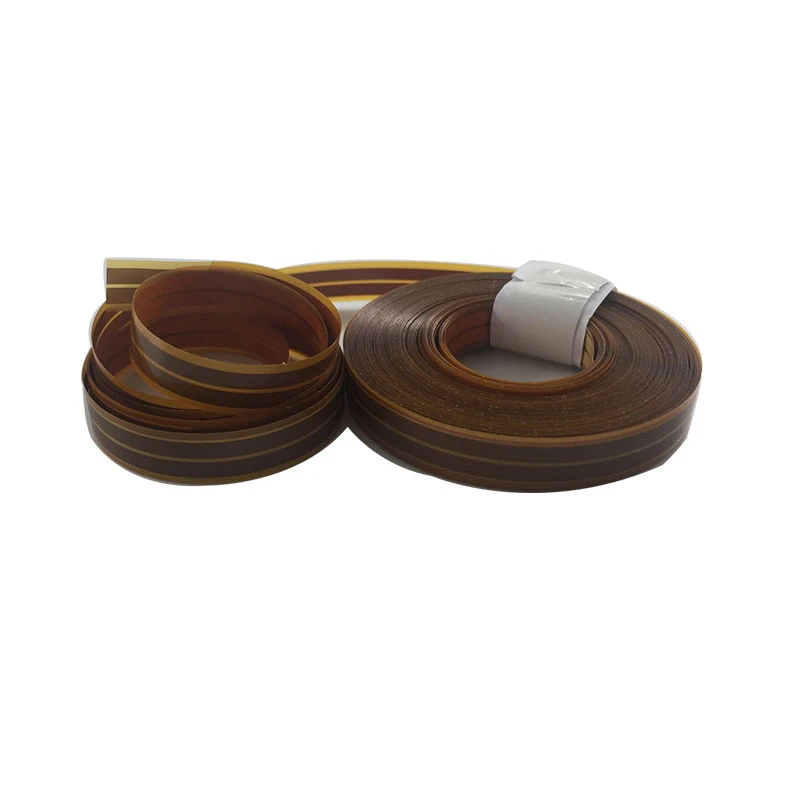

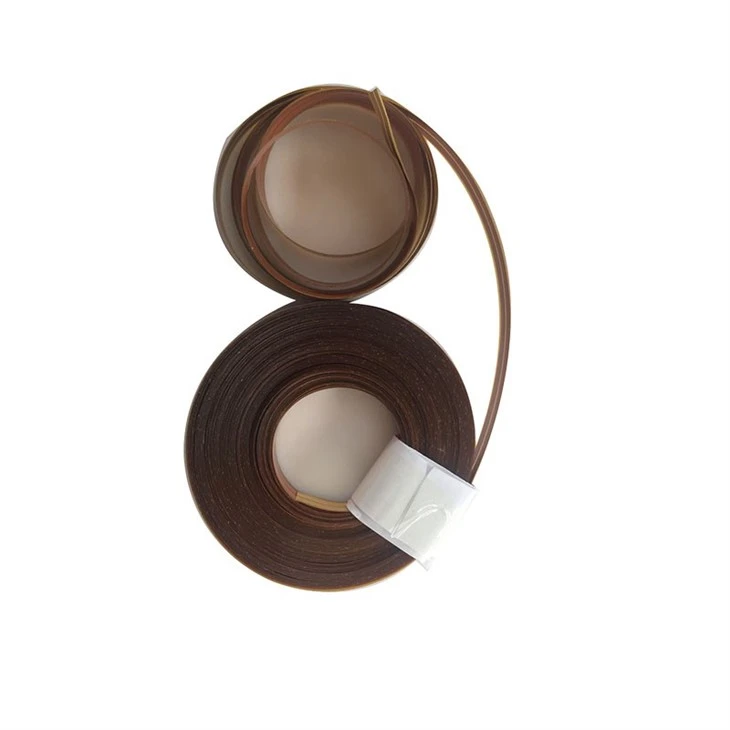

Roll-to-roll Long Flex trükkplaat

Rull-rulli pika painduva trükkplaadi suurus ja masin

• Roll-to-roll FPC, pikim suurus: 15 m,
• Rull-rulli saatmise suurused võivad olla kuni: 50 m, 100 m, 150 m, 200 m
• Rullist rulli pikim suurus: 15m*250mm, 15m*500mm
• Pikimad mõõtmed rull-rulli saadetise puhul: 250*50m, 250*200m; 500mm * 100m
• Ühekihiline rullist rulli FPC
• Kahekihiline rull FPC rulliks
• Saadaval on rullilt-rullile SMT, rullilt-rullile kattekile, rullilt-rullile jootemaski printimine, rullilt-rullile automaatne säritus, rullilt-rullile galvaniseerimine, rullilt-rullile printer, rull-rulli-printer. to-roll söövitusliin, rulli-rulli online AOI, rulli-rulli automaatne SMT rullimiseks jne.

Rull-rulli pika painduva trükkplaadi tootmisprotsess

FPC rullist rulli tootmis- ja tootmisprotsess hõlmab järgmisi protsesse:
RTR puurimine; RTR vaskkümblus/galvaniseerimine; RTR lamineerimine; RTR joondus/säritus; RTR-i arendaja; RTR söövituse töötlemine/eemaldamine; AOI automaatne fotoelektrilise seadme tuvastamine; RTR kleepimine, pressimine ja küpsetamine kattekile; RTR Lasergeneraatori kattekile; RTR pinnatöötlus; automaatse masina kinnitamise abimaterjalid; RTR lasergeneraatori vormimine.

Millised on Roll-to-Roll (R2R) tootmise eelised pikkade painduvate trükkplaatide jaoks

Roll-to-Roll (R2R) tootmise eelised pikkade painduvate trükkplaatide jaoks on järgmised:

Pidev tootmine: R2R võimaldab pikkade painduvate trükkplaatide pidevat tootmist, mis suurendab tootmisvõimsust võrreldes partii tootmismeetoditega.

1. Kulutõhusus: R2R protsesside tulemuseks on sageli madalamad tootmiskulud ühiku kohta, kuna tööjõuvajadus on vähenenud, materjali raiskamine on minimaalne ja tootmistõhusus suureneb.
2. Suur maht: R2R tootmine sobib hästi suuremahuliseks tootmiseks, võimaldades tootjatel toota suures koguses pikki painduvaid trükkplaate tõhusalt ja järjepidevalt.
3. Paindlikkus: R2R-süsteemid mahutavad erinevaid materjale ja töötlemistehnikaid, pakkudes paindlikkust erinevat tüüpi pikkade painduvate trükkplaatide projekteerimisel ja tootmisel.
4. Ühtsus: pidev tootmine tagab ühtlase kvaliteedi ja ühtluse kogu painduvate trükkplaatide pikkuses, mille tulemuseks on usaldusväärne jõudlus ja funktsionaalsus.
5. Skaleeritavus: R2R tootmisliine saab hõlpsasti suurendada või vähendada, et vastata muutuvatele tootmisvajadustele, võimaldades tootjatel kohandada tootmistaset vastavalt vajadusele.
6. Lühendatud teostusajad: R2R-i tootmise pidev iseloom põhjustab sageli lühemaid teostusaegu võrreldes partiitootmisega, võimaldades pikkade painduvate trükkplaatide kiiremat tarnimist klientidele.
7. Rull-rulli tootmine pakub pikkade painduvate trükkplaatide jaoks mitmeid eeliseid, sealhulgas kulutõhusus, suur maht, paindlikkus, ühtlus, mastaapsus ja lühendatud tarneaeg. Need eelised muudavad R2R-i atraktiivseks tootmisvõimaluseks pikkade painduvate trükkplaatide tootmiseks erinevates tööstusharudes.

Rull-rulli pikk painduv trükkplaat Rakendus

Rull-rulli pikkadel painduvatel trükkplaatidel on nende paindlikkuse, kergekaalulisuse ja pidevate rullidena tootmise võimaluse tõttu erinevates tööstusharudes palju rakendusi. Mõned peamised rakendused hõlmavad järgmist:

(1) Tarbeelektroonika: Painduvaid trükkplaate kasutatakse tavaliselt olmeelektroonikas, nagu nutitelefonid, tahvelarvutid, kantavad seadmed ja sülearvutid. Need võimaldavad kompaktset disaini ja neid saab painutada või kokku voltida, et need sobiksid nendes seadmetes kitsastesse kohtadesse.

(2) Autoelektroonika: Autotööstuses kasutatakse painduvaid trükkplaate sellistes rakendustes nagu armatuurlauaekraanid, teabe- ja meelelahutussüsteemid, andurid ja valgustus. Nende paindlikkus võimaldab neid integreerida kaasaegsete sõidukite keeruka geomeetriaga.

(3) Meditsiiniseadmed: Flex-ahelaid kasutatakse meditsiiniseadmetes ja -seadmetes, nagu kantavad tervisemonitorid, meditsiinilised kuvamissüsteemid, südamestimulaatorid ja diagnostikavahendid. Nende paindlikkus ja biosobivus muudavad need sobivaks rakendusteks, kus vastavus ja töökindlus on kriitilise tähtsusega.

(4) Lennundus ja kaitse: Flex-trükkplaate kasutatakse laialdaselt kosmose- ja kaitserakendustes, sealhulgas satelliitides, õhusõidukite mõõteriistades, UAV-des (droonides), rakettide juhtimissüsteemides ja sõjalistes sideseadmetes. Nende kerge konstruktsioon ja võime taluda karme keskkonnatingimusi muudavad need ideaalseks kosmosesõidukite jaoks.

(5)Tööstusseadmed: Flex-ahelaid kasutatakse erinevates tööstusseadmetes ja -masinates juhtimissüsteemide, andurite, andmete kogumise ja jälgimise jaoks. Neid saab kohandada vastavalt konkreetsetele nõuetele ja integreerida piiratud ruumiga seadmetesse.

(6) Taastuvenergia: Taastuvenergiasüsteemides, nagu päikesepaneelid ja tuuleturbiinid, võib jälgimiseks, juhtimiseks ja toitehalduseks kasutada paindahelaid. Nende paindlikkus võimaldab neil kohanduda päikesepaneelide või tuuleturbiini labade kumerate pindadega.

(7) Kantav tehnoloogia: Flex-trükkplaadid mängivad kantavate tehnoloogiarakenduste, sealhulgas nutikate riiete, treeningujälgijate, liitreaalsuse (AR) prillide ja elektrooniliste tekstiilide puhul üliolulist rolli. Need võimaldavad elektroonika sujuvat integreerimist kantavatesse vormiteguritesse.

(8) IoT (asjade internet): IoT-seadmetes ja andurivõrkudes kasutatakse andurite, mikrokontrollerite ja sidemoodulite ühendamiseks paindahelaid. Nende kompaktne suurus ja paindlikkus hõlbustavad asjade Interneti-lahenduste juurutamist erinevates keskkondades.

Üldiselt pakuvad rullist rulli pikad painduvad trükkplaadid mitmekülgsust ja töökindlust, muutes need asendamatuteks komponentideks paljudes elektroonikaseadmetes ja -süsteemides erinevates tööstusharudes.

KKK rullist rulli pika fpc-plaadi kohta

Siin on mõned korduma kippuvad küsimused (KKK) rull-rulli (R2R) pikkade painduvate trükiskeemide (FPC) kohta:

a.Mis on roll-to-roll (R2R) pikk FPC?
Rull-rulli pikad painduvad trükitud vooluringid (FPC) on elektroonilised vooluringid, mis on toodetud pideva trükkimise protsessi abil, kus painduvad aluspinnad söödetakse ühelt rullilt teisele. See meetod võimaldab pikkade ja pidevate FPC-de masstootmist, muutes need ideaalseks rakenduste jaoks, mis nõuavad paindlikkust ja mastaapsust.

b.Millised on R2R pikkade FPC-de eelised traditsiooniliste PCBde ees?
R2R pikad FPC-d pakuvad mitmeid eeliseid, sealhulgas paindlikkust, kerget, ruumisäästlikku disaini ja võimet kohanduda ebakorrapärase kujuga. Need on ka kuluefektiivsed suuremahulise tootmise jaoks ja nende paindlikkus muudab need sobivaks rakendusteks, kus traditsioonilised jäigad PCB-d on ebapraktilised.

c.Milliste rakenduste jaoks kasutatakse R2R pikki FPC-sid?
R2R pikad FPC-d leiavad rakendusi erinevates tööstusharudes, sealhulgas olmeelektroonikas, autotööstuses, meditsiiniseadmetes, kosmosetööstuses ja kantavates tehnoloogiates. Neid kasutatakse paindlikes ekraanides, puutetundlikes andurites, LED-valgustuses, RFID-antennides, MEMS-seadmetes ja mujal.

d.Kuidas toimub R2R pikkade FPC-de printimisprotsess?
R2R pikkade FPC-de printimisprotsess hõlmab juhtivate ja isoleerivate trükivärvide pidevat ülekandmist painduvale substraadile, kui see liigub läbi mitmete trükijaamade. Tindi aluspinnale kandmiseks kasutatakse sageli siiditrükki või pöörlevat siiditrüki tehnikat, millele järgneb prinditud kihtide tahkestamiseks kõvendamine või kuivatamine.

e. Millised on R2R pikkade FPC-de disainikaalutlused?
R2R pikkade FPC-de projekteerimisel tuleb arvesse võtta jälje laiust ja vahekaugust, kihtide virnast, painderaadiust, mehaanilisi tugistruktuure ja komponentide paigutust. Õigete konstruktsiooniparameetrite tagamine on painduvate ahelate elektrilise jõudluse ja mehaanilise terviklikkuse säilitamiseks hädavajalik.

f. Milliseid kvaliteedikontrolli meetmeid rakendatakse R2R pika FPC tootmise jaoks?
R2R pika FPC tootmise kvaliteedikontrolli meetmed hõlmavad defektide tuvastamise reasiseseid kontrollisüsteeme, mõõtmete täpsuse kontrollimist, järjepidevuse ja isolatsioonitakistuse elektrilist testimist ning tööstusstandardite ja spetsifikatsioonide järgimist. Need meetmed tagavad valmis FPC-de töökindluse ja jõudluse.

g. Kas R2R pikki FPC-sid saab kohandada konkreetsete rakenduste jaoks?
Jah, R2R pikki FPC-sid saab kohandada vastavalt erinevate rakenduste erinõuetele. See kohandamine võib hõlmata vooluahela paigutuse kohandamist, sobivate materjalide valimist, elektriliste omaduste optimeerimist ja selliste funktsioonide lisamist nagu painduvad pistikud või varjestus.

Kui olete huvitatud rullist rulli painduvast trükkplaadist, võtke minuga ühendust aadressil linda@pcbsfactory.com. Meil on väga hea meel teiega arutada rulli-rulli painduva pcb üle.
