Kahepoolne PCB koost
Kahepoolne PCB koost on 2-kihiline PCB plaat ja komponentide kokkupanek. Ja IC kasutab VICOR V24B24T200BL. See kiip on otsas, kuid leiame laost. Kõik PCBA kontaktid belle@betonpcb.com.
Kirjeldus
Toote üksikasjad
Järgmine on kahepoolse PCB parameeter:
Kihtide arv: 2 kihti | Tahvli tüüp (jäik/painduv): jäik |
Materjali tüüp: FR4 | Pinna viimistlus: HASL |
Jootemaski värvus: roheline | Legendivärv: valge |
Elektrikatse: jah | Impedantsi juhtimine: Ei |
Maetud/pimedad kaudu:Ei | Tahvli mõõtmed: 48,514 mm * 62,23 mm |
Tahvli paksus: 2.0mm | Vase paksus: 1 OZ |
Kahepoolne PCB montaažipumm
| Koguge kokku | Kogus | Määraja | kommenteerida | Kirjeldus | Tootja_1 |
| Ei | 1 | Q1 | MMBT2222ALT1 | Üldotstarbeline transistor NPN räni | Infineon |
| Ei | 4 | R1, R3, R4, R10 | Avatud | SMD takisti, SMD takisti, takisti, SMD takisti | Panasonic |
| Jah | 4 | C1, C3, C6, C7 | 4,7nF | Kondensaator | Kemet |
| Jah | 1 | C2 | 100 uF_50V | Polariseeritud kondensaator (radiaalne) | Kemet |
| Jah | 1 | C4 | 200nF | Kondensaator | Kemet |
| Jah | 1 | C5 | 10nF | Kondensaator | Kemet |
| Jah | 1 | D1 | D Zener-15v | Zeneri diood | Vishay |
| Jah | 1 | P1 | Harwin 5X2 | Harwini pistik, 5-pin, kaherealine, 3A | Harwin |
| Jah | 1 | Q2 | IRF4905S | HEXFET Power MOSFET | Infineon |
| Jah | 1 | R2 | 10k | SMD takisti | Panasonic |
| Jah | 1 | U1 | V24B24T200BL | DC-DC isoleeritud, 24V, 200W | VICOR |

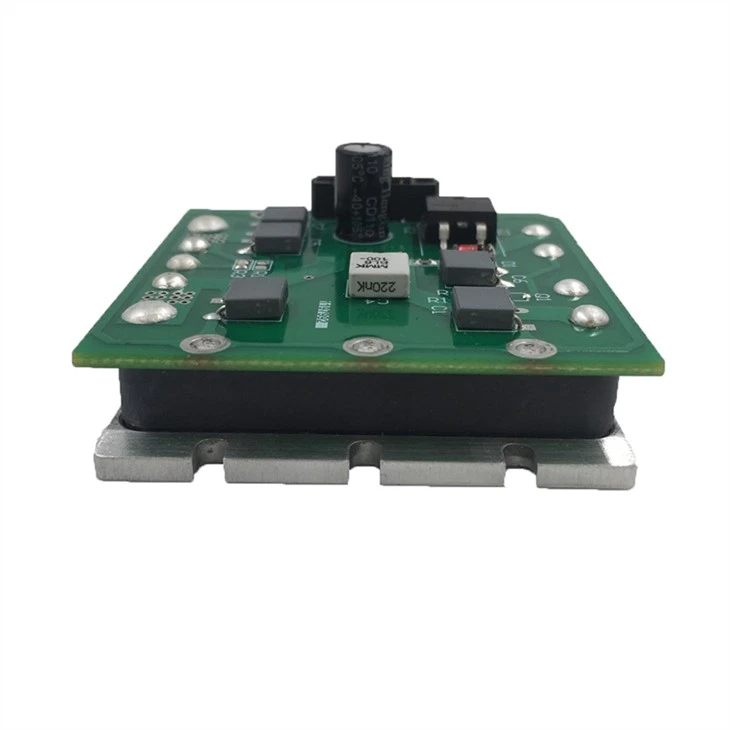

Kahepoolne PCB koost näitab
Kahepoolse trükkplaadi kokkupanemise protsess
1. Jootepasta pealekandmine: Esmalt kantakse plaadile jootepasta (väike räbustiga segatud jootepasta osake).
2. Komponentide paigutus: komponentide täpne paigutamine tahvli eelnevalt planeeritud aladele teostab robot-korjamismasin.
3. Reflow: Laske jootepastaga komponendid ja sellel olevad komponendid läbi konveierilindi läbi tööstusliku reflow ahju.
4. Kontrollimine: pärast tagasivooluprotsessi tuleks PCB-d kontrollida, et kontrollida selle funktsionaalsust.
5. Läbiva avaga komponentide sisestamine: teatud tüüpi PCB-de puhul tuleb sisestada läbiva auguga komponendid koos tavaliste SMD komponentidega.
6. Lõppkontroll: kokkupandud plaadi funktsionaalne test või PCB põhjalik kontroll, et jälgida selle elektrilisi omadusi, sealhulgas pinget, voolu või signaali väljundit. millal
7. Puhastamine: kuna jootmisprotsess jätab PCB-sse suure hulga räbustijääke, on oluline komponendid enne lõpliku plaadi kliendile saatmist põhjalikult puhastada.
KKK-d
Mis on teie teostusaeg?
V: See on 8-10 päeva nagu tavaliselt. Kui teie tellimus on kiireloomuline, saame taotleda kiirtellimust.
Kuid tööriistatasu lisab veidi.
Milliseid PCB-sid saate toota?
V: Saame toota erinevaid trükkplaate ja PCB-sid, nagu jäik plaat, fpc, hdi pcb, kõrgsageduslik trükkplaat, keraamiline trükkplaat, alumiiniumist trükkplaat ja metallist südamikuga trükkplaat ja mitmekihiline trükkplaat jne.
Mis on maksimaalne toodang kuus?
Maksimaalne pindala on 48 000 ruutmeetrit. Nii et saatmise kiiruse pärast pole vaja muretseda.
Millist kullerit kasutada?
DHL, FedEX, UPS ja muu rahvusvaheline logistika.
