Tagapuurimistehnoloogia trükkplaatide tootmises

PCB projekteerimisega tegelenud sõbrad teavad, et PCB-viide disain on tegelikult väga spetsiifiline. Täna selgitan üksikasjalikult tagasipuurimise tehnoloogiat PCB trükkplaatide tootmisel.

1. Mis PCB tagapuur?

Tagapuurimine on sügavate aukude puurimise eriliik. Mitmekihiliste plaatide tootmisel, näiteks 12-kihtplaatide tootmisel, peame ühendama esimese kihi üheksanda kihiga. Tavaliselt puurime läbi augud (ühekordne puurimine), seejärel valame vase. Sel viisil ühendatakse esimene kiht otse 12. kihiga. Tegelikult on meil vaja ainult esimest kihti üheksanda kihiga ühendamiseks. Kuna 10.–12. kiht ei ole joontega ühendatud, on need nagu sammas; see sammas põhjustab signaali terviklikkuse probleeme ja see tuleb ühendada tagakülg on puuritud (teine ​​puur). Sellepärast nimetatakse seda tagasipuurimiseks.

2. Tagapuurimise eelised

1) Vähendab mürahäireid;

2) Parandada signaali terviklikkust;

3) lokaalne plaadi paksus muutub väiksemaks;

4) Vähendage maetud pimedate läbiviikude kasutamist ja vähendage PCB valmistamise raskusi.

3. Mis on tagapuurimise roll?

Tagapuurimise funktsioon on puurida välja läbiv ava osa, mis ei täida ühendus- ega ülekandefunktsioone, et vältida peegeldust, hajumist, viivitust jne, mis on põhjustatud kiirest signaaliülekandest.

4. Tagasipuurimise tootmise tööpõhimõte

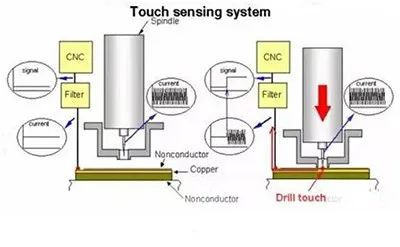

Kui puurtihvti kasutatakse puurimiseks, tuvastab puurtihvti puudutamisel aluspinnal oleva vaskfooliumiga tekkiv mikrovool plaadi pinna kõrguse asendit ja puurib seejärel alla vastavalt määratud puurimissügavusele ja peatub, kui puurimissügavus on saavutatud.

5. Tagapuuri tootmisprotsess

a. PCB-l on positsioneerimisaugud ning positsioneerimisavasid kasutatakse PCB asukoha määramiseks ja puurimiseks;

b. PCB galvaniseerimine pärast augu puurimist ja kuivkile positsioneerimisaukude tihendamine enne galvaniseerimist;

c. Pärast galvaniseerimist tehke PCB-le väliskihi graafika;

d. Mustri galvaniseerimine tehakse PCB-l pärast väliskihi mustri moodustumist;

e. Kasutage positsioneerimisauku, mida puur kasutab tagant puurimise positsioneerimiseks, ja kasutage puurimistööriista tagasipuurimiseks;

f. Peske tahapuuritud augud veega, et eemaldada tahapuuritud aukudest järelejäänud puurimisjäägid.

6. Tagapuurimisplaadi kasutusala

Tagaplaate kasutatakse peamiselt sideseadmetes, suurtes serverites, meditsiinielektroonikas, sõjaväes, lennunduses ja muudes valdkondades.
