PCB skeemi edastamisel tuleb need kuus asja selgeks õppida

PCB skeemi edastamisel paigutuse kujundusele tuleb arvestada paljude asjadega. Kokkuvõttes on see põhimõtteliselt järgmised kuus asja. Palun kontrollige ja täitke lüngad ise~

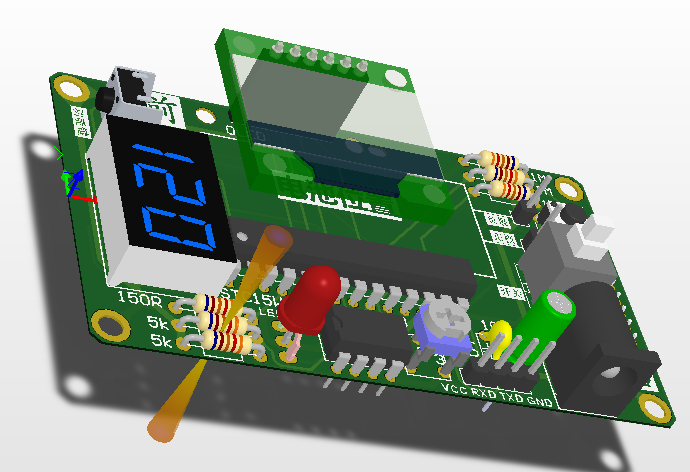

Seadmeteave, võrguloend, paigutusteave ja algsed jälje laiuse sätted edastatakse ka skeemi edastamisel paigutuskeskkonda läbi netlist faili

1.

Siin on mõned soovitatavad sammud paigutuse kujundamise etapiks valmistumiseks.

1) Määrake raster ja ühikud sobivatele väärtustele. Komponentide ja jälgede täpsema paigutuse juhtimise saavutamiseks saab seadme võrgu, vaskvõrgu, viagridi ja SMD-võrgu konstrueerida 1miljoni.

2) Seadke trükkplaadi raami tühi ala ja läbiviigud vajalikele väärtustele. PCB-tootjatel võivad olla konkreetsed minimaalsed või nominaalsed soovitused pimedate ja sätete kaudu maetud jaoks.

3) Seadistage vastavad pad/via parameetrid vastavalt PCB tootja võimalustele. Enamik trükkplaatide tootjaid saavad toetada väiksemaid viaasid puuri läbimõõduga 10mil ja padja läbimõõduga 20mil.

4) Seadke kujundusreeglid vastavalt vajadusele.

5) Määrake tavaliselt kasutatavate kihtide jaoks kohandatud kiirklahvid, et marsruutimisel kiiresti kihte vahetada (ja luua viasid).

2.

Käsitsemisvead skemaatilise ülekande ajal

Levinud viga skemaatilisel edastusel on olematu või vale paketi määramine.

Tuleb märkida, et kui skeemis on seade, mis pole pakendatud, kuvatakse hoiatusteade, mis näitab, et virtuaalset komponenti ei saa eksportida. Sel juhul ei edastata paigutusele vaikimisi jalajälje teavet ja komponent eemaldatakse lihtsalt paigutusest.

Hoiatus, mis viitab mittevastavusele, genereeritakse ka kohaletoimetamise ajal, kui pakk on üle antud, kuid see ei vasta kehtivale pakendikujule.

Parandage skeemil jalajälje määranguid või looge mis tahes seadme jaoks kehtiv jalajälg. Pärast parandust tehke disainiteabe värskendamiseks ja sünkroonimiseks edasimõõtmete määramise etapp.

3.

Värskendage kujundust tähelepanulaiendite abil

Annotatsioon on kujundusmuudatuste ülekandmine skemaatiliselt paigutusele või paigutuselt skeemile. Tagumine märkus (paigutus skeemile) ja edasiannotatsioon (skeem küljendusele) on kujunduse täpse hoidmise võtmed

Tehtud töö kaitsmiseks tuleb enne mis tahes olulisi edasi- või tagasimärkimistoiminguid varundada ja arhiivida skeemi- ja paigutusfailide praegune versioon.

Ärge proovige samaaegselt muuta nii skeemi kui ka paigutust. Tehke muudatused ainult ühes kujunduse osas (kas skemaatilises või paigutuses), seejärel tehke kujundusandmete sünkroonimiseks õiged annotatsioonitoimingud.

4.

Nummerdage seade ümber

Komponentide ümber nummerdamine on trükkplaadi komponentide kindlas järjekorras ümber nummerdamise funktsioon.

Viitenumbrid tuleks trükkplaadil järjestada ülalt alla ja vasakult paremale.

See hõlbustab komponentide asukoha leidmist plaadil monteerimise, testimise ja tõrkeotsingu ajal.

5.

Viimase hetke seadme või võrguloendi muudatuste käsitlemine

Viimase hetke PCB-seadme või võrguloendi muudatused ei ole soovitavad, kuid mõnikord on need vajalikud seadme saadavuse probleemide või viimase hetke projekteerimisvigade tuvastamise tõttu. Kui tegemist on komponendi või võrguloendiga, mida tuleb muuta, tuleks seda teha skeemis ja seejärel edastada küljendustööriistale edasiannotatsiooni kaudu.

Siin on mõned näpunäited.

Kui lisate pärast paigutuse alustamist uue seadme (näiteks lahtise äravooluga väljundi tõmbetakisti), lisage skeemile takistid ja võrgud. Pärast edasist märgistamist ilmub takisti plaadi raamist väljapoole paigutuskomponendina, kus lendavad juhtmed näitavad võrguühendust. Järgmisena liigutage komponendid plaadi raami sisse ja tehke tavaline marsruutimine.

Tagumised tähelepanulaiendid töötavad hästi viitenumbrite muudatustega, näiteks tagumise paigutuse ümber nummerdamisega.

6.

Valige positsioneerimisseade, tõstes esile

PCB paigutusprotsessi ajal on üks viis konkreetsete komponentide või jälgede sirvimiseks skeemis kasutada funktsiooni esiletõstmine. See funktsioon võimaldab teil valida komponendi või jälje (või mitu objekti) ja vaadata, kus need skeemil asuvad.

See funktsioon on eriti kasulik möödaviigukondensaatorite sobitamisel nende vastavate IC-ühendustega. Seevastu saate skeemi sirvimise ajal paigutuses leida konkreetsed komponendid või jäljed.
